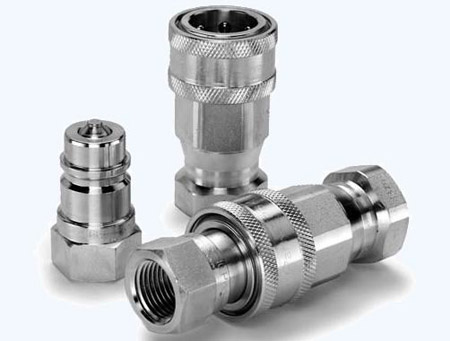

快換接頭直通式
| 圖號 |
公稱
通徑d |
公稱壓力
MPa |
公稱流量
L/min |
重量
kg |
外型尺寸 | ||||||||
| 內螺紋d1 | 外螺紋d2 | D() | L | L1 | L2 | L3 | S1 | S2 | |||||
| LL-1-01 | 10 | 0-40 | 40 | 0.65 | M18×1.5 | M22×1.5 | 32 | 74 | 9 | 13 | 12 | 24 | 30 |
| LL-1-02 | 15 | 63 | 0.84 | M24×1.5 | M24×1.5 | 40 | 85 | 10 | 14 | 13 | 32 | 36 | |
| LL-1-03 | 20 | 0-45 | 100 | 1.25 | M27×1.5 | M32×1.5 | 44 | 96 | 12 | 15 | 15 | 36 | 46 |
| LL-1-04 | 20 | 160 | 1.85 | M34×1.5 | M39×1.5 | 57 | 170 | 18 | 20 | 18 | 50 | 50 | |
| 圖號 | L | L1 | L2 | D | S | d | 工作壓力 |
| LL-11-01 | 101 | 63 | 63 | 30 | 27 | Rc1/4 | 21 |
| LL-11-02 | 119 | 73 | 73 | 35 | 32 | Rc3/8 | |
| LL-11-03 | 128 | 80 | 80 | 40 | 36 | Rc1/2 | |
| LL-11-04 | 137 | 85 | 85 | 48 | 45 | Rc3/4 | |
| LL-11-05 | 152 | 94 | 94 | 54 | 50 | Rc1 | 16 |
| LL-11-06 | 210 | 140 | 140 | 86 | 82 | Rc1-1/2 |
| 公稱通徑 | 額定流量 | D | d | L | I | S | |
| cm2/s | L/min | ||||||
| 6 | 267 | 16 | 28 | M16×1.5 | 70 | 13 | 19 |
| 8 | 417 | 25 | 32 | M22×1.5 | 70 | 13 | 22 |
| 10 | 668 | 40 | 36 | M27×1.5 | 76 | 13 | 27 |
| 15 | 1050 | 63 | 40 | M30×1.5 | 87 | 16 | 30 |
| 20 | 1660 | 100 | 48 | M36×2 | 97 | 16 | 36 |
| 25 | 2670 | 160 | 56 | M42×2 | 110 | 20 | 46 |
| 32 | 4170 | 250 | 66 | M52×2 | 129 | 22 | 55 |
| 40 | 6680 | 400 | 78 | M60×2 | 145 | 26 | 65 |
| 50 | 10500 | 630 | 82 | M68×2 | 157 | 30 | 70 |
