埋入式旋轉接頭
M系列旋轉接頭是專門冶金行業連鑄機設計的一種埋入式旋轉接頭.它用于連鑄機上輥子的內部冷
卻(que)以提高輥(gun)子的使(shi)(shi)用壽(shou)命.使(shi)(shi)用旋轉(zhuan)接頭冷(leng)卻(que)的內(nei)冷(leng)輥(gun)的使(shi)(shi)用壽(shou)命一般高于(yu)外部冷(leng)卻(que)的實(shi)心輥(gun).該旋轉(zhuan)
接(jie)頭采(cai)用平衡式(shi)密封結構(gou).無(wu)油軸承(cheng)支撐;接(jie)頭終(zhong)身不需潤滑,可(ke)自動(dong)補償.
M系(xi)列(lie)旋(xuan)轉接頭是將殼體(2)插入輥(gun)子(4)內部(bu),并用半分(fen)法(fa)蘭(lan)(3)(法(fa)蘭(lan)沿中(zhong)心線鋸開)固定在軸端,
裝機后外(wai)部只能看(kan)到(dao)端蓋(gai)(1),殼體則(ze)埋在輥子(zi)(zi)內部與輥子(zi)(zi)一起旋轉,故又稱埋入式旋轉接(jie)頭.M系列(lie)零
部件全部選用耐腐蝕材料,適于(yu)通朋介質.
MD-WF埋入式接頭
| 規格 | 型號 | A | 安(an)裝孔D(HB) | 安裝孔L | d | D1 | D2 | L1 | L2 | E | F | G | H | T |
| 15 | MD-WF2015 | Rc1/2 | 46 | 62 | 16 | 72 | 88 | 66 | 60 | 48 | 22 | 6 | 45 | M6 |
| 20 | MD-WF2020 | Rc3/4 | 46 | 62 | 17.5 | 72 | 88 | 66 | 60 | 48 | 22 | 6 | 45 | M6 |
| 25 | MD-WF2025 | Rc1 | 46 | 62 | 17.5 | 72 | 88 | 74 | 60 | 53 | 22 | 6 | 60 | M6 |
| 25 | MD-WF2525 | Rc1 | 59 | 82 | 25 | 83 | 95 | 76 | 76 | 55 | 24 | 8 | 60 | M6 |

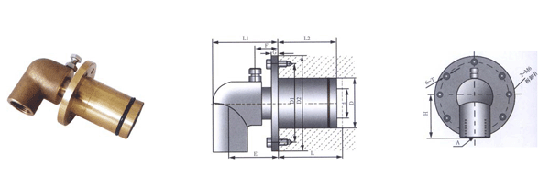

MD-WB埋入式旋轉接頭
| 規格 | 型號 | A | 安(an)裝孔(kong)D(HB) | 安(an)裝孔L | d | D1 | L1 | E | F | H |
| 15 | MD-D2015 | Rc1/2 | 40 | 53.5 | 16 | 19 | 60 | 42 | 16 | 45 |
| 20 | MD-D2020 | Rc3/4 | 46 | 67.5 | 17.5 | 28 | 60 | 42 | 16 | 45 |
| 25 | MD-D2025 | Rc1 | 46 | 67.5 | 17.5 | 28 | 68 | 47 | 16 | 60 |
| 25 | MD-D2525 | Rc1 | 59 | 98.5 | 25 | 38 | 68 | 47 | 16 | 60 |

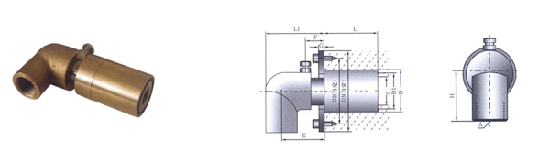

MD-D埋入式接頭
| 規格 | 型號 | A | 安裝孔D(HB) | 安裝孔L | d | D1 | L1 | E | F | H |
| 15 | MD-D2015 | Rc1/2 | 40 | 53.5 | 16 | 19 | 60 | 42 | 16 | 45 |
| 20 | MD-D2020 | Rc3/4 | 46 | 67.5 | 17.5 | 28 | 60 | 42 | 16 | 45 |
| 25 | MD-D2025 | Rc1 | 46 | 67.5 | 17.5 | 28 | 68 | 47 | 16 | 60 |
| 25 | MD-D2525 | Rc1 | 59 | 98.5 | 25 | 38 | 68 | 47 | 16 | 60 |
